최대수요전력제어기(Demand Controller)

DEMAND2000은 계량기로부터 신호를 받아 수용가에서 최대수요전력관리를 할 수 있도록 구성된 에너지절감 제품으로, 전기 요금 절감 및 부하 평준화등 전기사용의 합리화에 최적의 기능을 제공하고 있습니다.

수용가에서 설치된 상위 모니터링 프로그램으로 감시 및 원방 제어가 가능하고 인터넷을 이용하여 장소에 상관없이 어느 곳에서나 전력 정보를 감시, 부하제어를 할 수 있습니다.

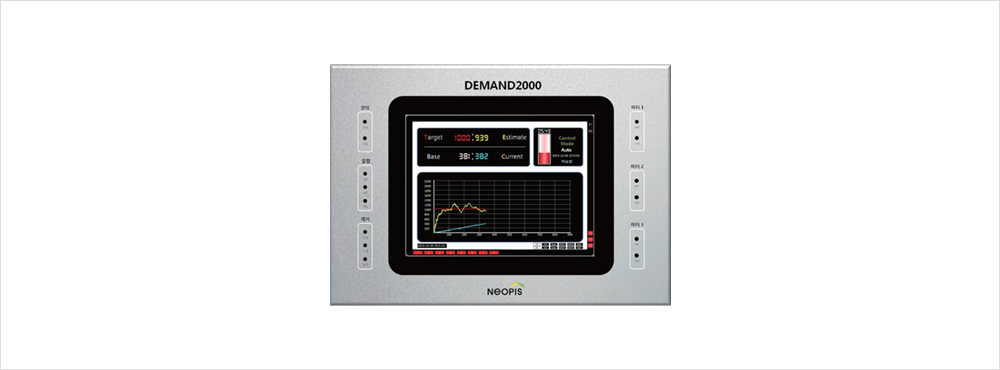

최대수요전력제어기

주요기능
  • RS-232C를 이용한 원격제어 및 감시 기능 및 독립적으로 인터넷 포트를 이용한 원격제어 감시
  • 인터넷을 이용한 분산시스템 집중관리
  • 계량기와 수요시한 동기로 인한 수용가 전자식 전력량계 15분 수요전력 계측 정밀성 (0.01%이내)
  • 메인 배전반에서 계량기와 연결, 예측전력을 통하여 수용가 총 순시전력을 파악
  • 상위 소프트웨어 제공, 전력감시 및 제어
  • 전자식전력걍계간 정확한 시간동기
  • 7, 8, 9 하계피크 방지로 인한 전력요금 절감 효과
  • 목표전력관리로 인한 전력요금 절감 효과
  • 한국 산업 규격 KSC1213 최대 수요 전력 제어기 규격 인증
  • 목표전력, 예측전력, 기준전력, 현재전력, 15분 수요시간 LED 표시
  • 전력정보 보고서 (일보, 월보, 년도, 시스템 이벤트) 저장 및 프린트 기능
  • 지정한 시간에 자동으로 Excel 파일로 저장 및 수정 기능
  • 기능 추가시 프로그램 업그레이드 기능
  • 오동작 방지 및 서지대책을 위한 국제표준 IEC의 계전기급의 환경 테스트 통과
정격
정격
항목 내 용
제어전원 AC 90-240V, 60Hz
소비전력 15W 이하
Size W340 X H240 X D146
중량 4.8kg
설치방법 Panel 분리형 or Panel 부착형
사용환경 온도범위 : -10℃ ~ +50℃ 습도범위 : 90%RH 이내 표고 : 해발 1,000이하
표시부 LCD (Text) 8인치 800 x 600 Graphic LCD
LED 시스템 상태, 통신 상태 표시
입력 접점 WP 3Ch 계량 펄스 신호입력
EOI 3Ch 시한 펄스 신호입력
출력 접점 경보 (A접점, Dry Contact) 3EA, 10A 220V AC
부하제어 (C접점) 8EA, 10A 220V AC
출력 접점 COM1(RS-232C) Modbus Slave, 상위 모니터링 프로그램
COM2/3(RS-485) 원격부하 제어 단말기 접속, 삼성 시스템 에어컨, Modbus slave, SMS모뎀
Etheme(10/100 Base-T) SCADA 연결, LG 시스템 에어컨, Modbus slave 기능

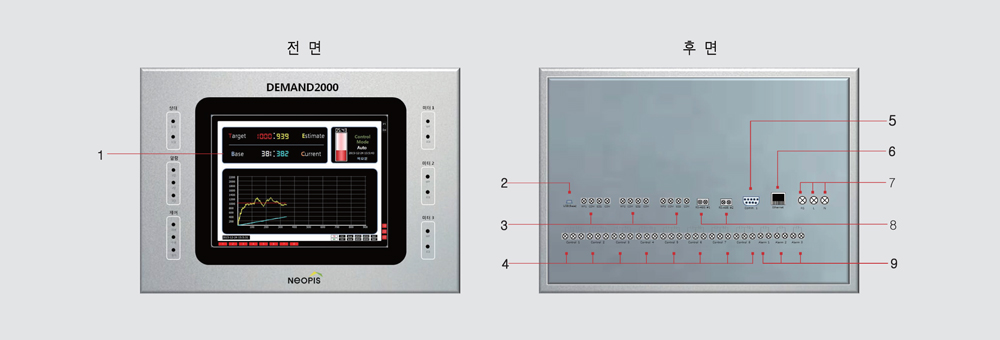

구조 및 명칭

  1. 1
    표시 화면부 (Graphic LCD)
    수요전력 및 실시간 감시, 이력, 보고서 등을 표시
  2. 2
    USB
    Console포트
  3. 3
    전력량계 인터페이스 입력
    WP : 전력량계 계량펄스 출력단자
    EOI : 전력량계 시한펄스 출력단자
  4. 4
    부하접속용 단자
    총 8개 채널부하차단용
    출력단자
  5. 5
    COMM1 (RS-232C)
    Modbus slave 상위 모니터링 프로그램 연결용
  1. 6
    Ethernet Port
    SCADA, LG 에어컨 연결용
  2. 7
    전원 입력
    AC 90 ~ 240V 전원입력
  3. 8
    RS-485 #1, RS-485 #2
    원격부하제어 장치 접속, 삼성에어컨,
    외장 디스플레이 장치, SMS 모뎀 연결
  4. 9
    경보 출력용 단자
    경보 신호용 출력단자
    (외부 경광등 또는 부저등에 연결)

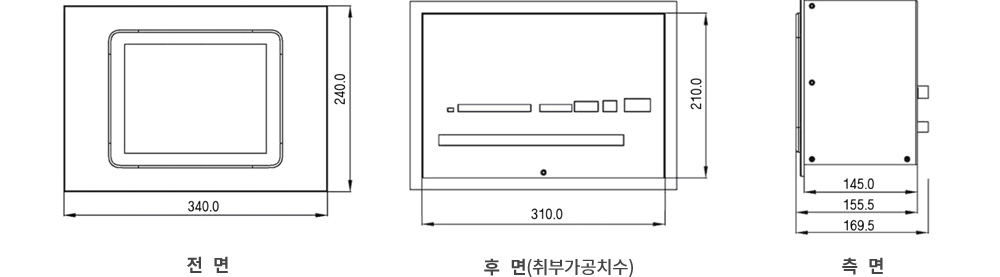

외형도
